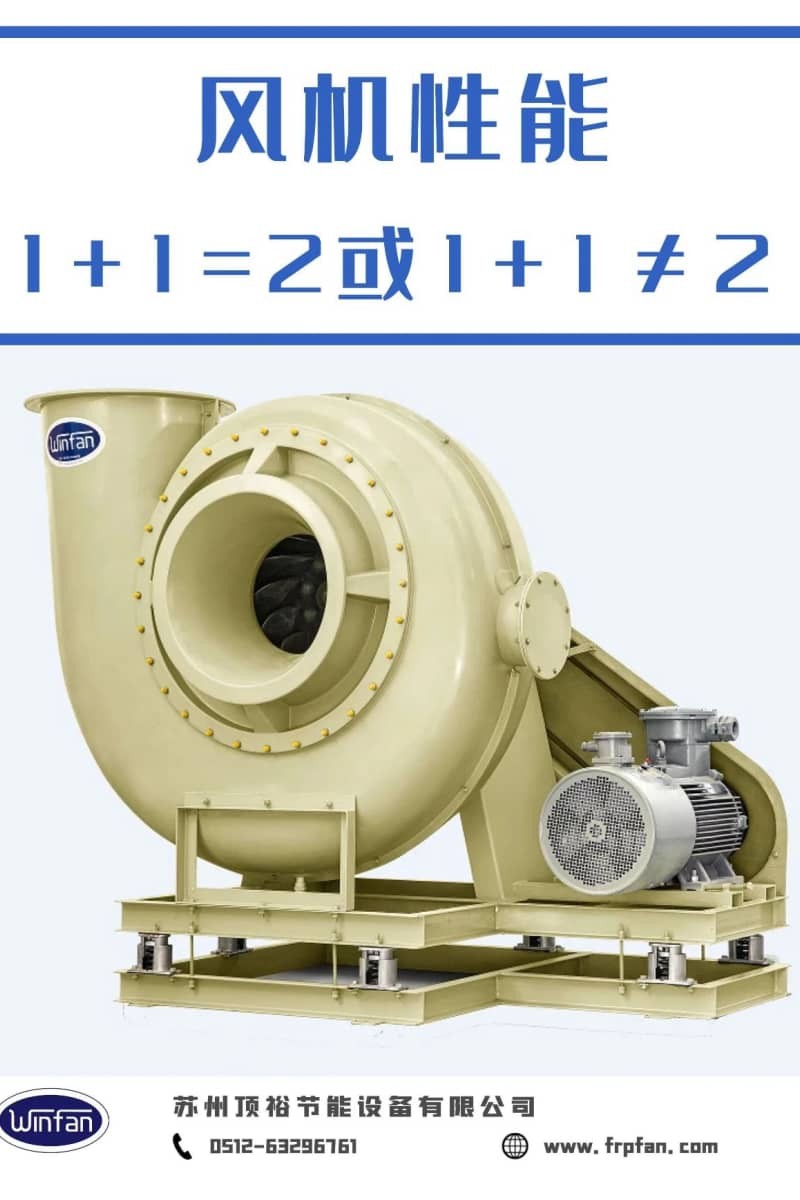

风机性能:1+1=2或1+1≠2

来源: 苏州顶裕节能设备有限公司 发布日期:2022-02.22 浏览:-




最近有客户问询:我们工厂需要一台相当大的送风机,机身可能高达一层楼以上,规格是:风量Q=240000CMH、静压Ps=2000Pa

我们想要购买两台风量减半的送风机来并联使用,也就是说两部风量Q=120000CMH、静压Ps=2000Pa的送风机而把出口连接在一起使用。

可是我们又听说两台送风机并联使用之后,绝对无法达到加倍的风量,有时甚至连1.5倍都有困难。请问到底有没有这种情况呢?回答:这是一个很容易引起误会的问题,而且这台送风机确实不小。首先我们来分析一下您提到的两台Q=120000CMH的送风机并联时风量无法达到240000CMH的原因。

请参看图一,一台风量Q=120000CMH、静压Ps=2000Pa的送风机之Ps~Q的曲线则应大略如U曲线所示。两部并联时,其合成之Ps~Q曲线则应如V曲线所示(即在同静压之下风量加倍)。此时管路阻力曲线如果是L曲线的话,则使用一台时风量可得120000CMH(运点为A);而使用两台并联时若依此例则只能得到约138000CMH的风量(运转点为B)。

正如您所说的,风量连增加到1.5倍都有困难,真正会送出多少风量则应视曲线的倾斜度而定。

但是按你们的要求两台并联使用却也没有错,确实可以送出240000CMH的风量。这个答案与上述的分析似乎有所冲突,但事实上两者都对。发生这误会的关键完全在于管路阻力曲线的问题。我们知道要决定一台送风机的性能时,首先要针对使用的目的决定出风量Q的大小,然后再选择适当的管径大小(以及管路中的配件大小等),由此计算出管中的风速,最后再求整段管路所需要的全部摩擦阻力而决定出送风机所需要的静压Ps出来。(若有必要时当然两者皆可乘上1.11.2的安全裕值)。







上面所提到图一的情形是,我们有一套送风系统,需要风量Q=120000CMH,而在决定管径大小之后,计算出管路摩擦阻力为2000Pa,所以我们需要一台Q=120000CMHPa=2000Pa的送风机(此处假设不考虑安全余裕值)。

如果我们的计算很准确,而且送风机制造得很标准时,使用后确实可如图一使用在A点而得到120000CMH的风量。

但是当我们事后突然想到要增为加倍的风量,而再购入一台性能完全相同的送风机来并联在一起使用,这时管路仍然不变,其阻力曲线当然也仍然是L曲线,因此我们所得到运转点是B点,风量也就只有138000CMH而已,根本达不到240000CMH的目标。

可是现在您的问题就不一样了,您是在考虑使用目的之后而决定出需要Q=240000CMH的风量,然后依此240000CMH的风量而选择出适当的管径大小,再计算出其管路摩擦阻力为2000Pa,此时您的管路阻力曲线应如图二中的M曲线,但前面所谈到的那条管路阻力曲线却是L曲线,很显然地,您的管路阻力要低得多。

为什么呢?因为两者所计算出的阻力同样是2000Pa,而您使用的风量是240000CMH,可是上面的例子所使用的风量却仅仅是120000CMH。您为了配合240000CMH的风量而选择的管径必然会较大。(一般工业用风管的风速大约都选在1215m/s上下)。

所以这问题的关键完全是在管路阻力曲线到底是L还是M的问题。既然您的管路阻力曲线是M曲线,那么使用一部Q=240000CMHPa=2000Pa的送风机时,运转点会落在图3中的C点,而可获得240000CMH的风量。

但此时即使采用两台Q=120000CMHPa=2000Pa的送风机并联的话,也会使用在图3中的C点,而获得240000CMH的风量,您是大可放心的。

在这里也请您注意一下,以您现在的管路(阻力曲线M),如果停掉其中的一台而只使用一台来送风时,所能送出的风量约为186000CMH,而非想象中的120000CMH,这也是因为您的管路阻力较小的缘故。


——引用自  黄博治 送风机讲座
